Nerjaveče jeklose zaradi svoje odpornosti proti koroziji pogosto uporablja v industrijski proizvodnji, medicinskih napravah, predelavi hrane in celo na visoko{0}}gradbenih področjih. Vendar mnogi uporabniki ugotovijo, da se na neobdelanem nerjavnem jeklu kmalu po uporabi pojavijo madeži rje ali luknjičasta korozija. Temeljni vzrok za to težavo je običajno v odsotnosti ključne procesne-pasivacije. Torej, v kolikšni meri lahko pasivizacija izboljša korozijsko odpornost nerjavnega jekla? Gre le za ukrep »češnja na torti« ali lahko doseže »kakovostni preskok«? Ta članek bo razkril pravo vrednost pasivizacije iz treh razsežnosti: znanstvenih načel, eksperimentalnih podatkov in praktičnih aplikacij.
I. Temeljno bistvo zdravljenja s pasivizacijo: prebujanje »samo{1}}zaščitne pregrade«
Odpornost nerjavnega jekla proti koroziji je posledica -kromovega oksidnega filma (Cr₂O₃), ki se tvori na njegovi površini. Čeprav je ta film debel le 2–5 nanometrov, lahko učinkovito blokira kisik, vlago in jedke ione (kot je Cl⁻). Vendar pa je med obdelavo (postopki, kot so rezanje, varjenje in brušenje) površina nerjavnega jekla pogosto onesnažena s prostim železom, maščobo, kovinskimi ostanki ali toplotnimi oksidnimi plastmi, kar vodi do naslednjih težav:
Pasivacijski film postane nepopoln;
Pojavi se lokalno izčrpavanje kroma;
Prosto železo deluje kot "sprožilec" za korozijo.
Pasiviranje uporablja kisle raztopine za čiščenje in odstranjevanje površinskih kontaminantov ter spodbuja ponovno -difuzijo kroma v substratu na površino, pri čemer se tvori gostejši in bolj neprekinjen film -kromovega oksida.Pomembna opomba: Pasivacija ne "doda" odpornosti proti koroziji; namesto tega obnavlja in optimizira inherentno odpornost nerjavečega jekla proti koroziji.

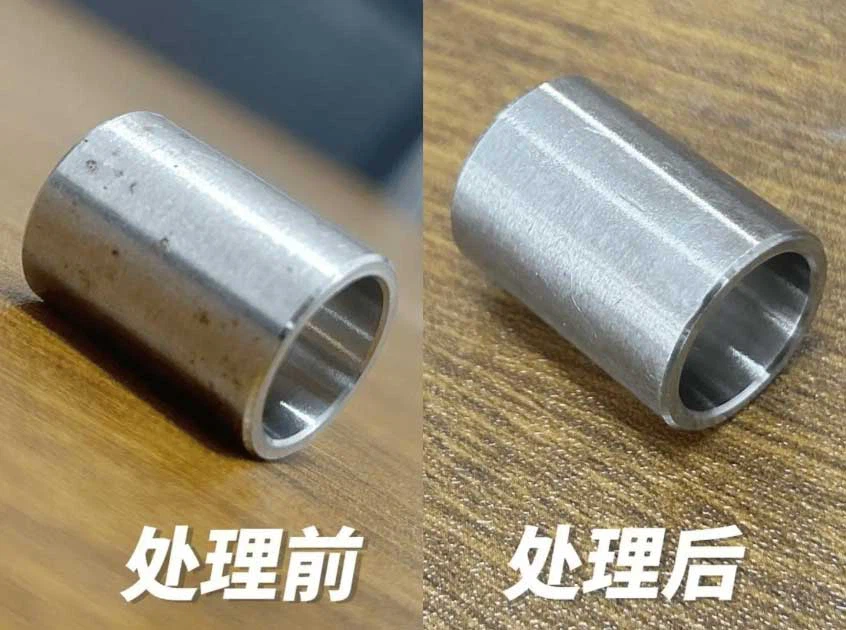

II. Dejanski podatki o meritvah: Primerjava odpornosti proti koroziji pred in po pasivaciji
Številne avtoritativne študije in industrijski testi so pokazali, da lahko pasivizacija bistveno izboljša korozijsko odpornost nerjavnega jekla v različnih okoljih:
Preskus razpršene soli (v skladu s standardom ASTM B117)
Nerjaveče jeklo 304 (brez pasivacije): lise rje se običajno pojavijo v 24–48 urah;
Nerjaveče jeklo 304 (s pasivacijo s citronsko kislino): čas odpornosti na slano prho se lahko podaljša na več kot 96–200 ur;
Nerjaveče jeklo 316 (po pasivizaciji): Nekateri vzorci lahko prestanejo 500–1000 ur testiranja s slanim pršenjem brez očitne korozije.Razpon izboljšav: 2–10-krat ali celo več, odvisno od prvotnega stanja površine nerjavečega jekla in uporabljenega postopka pasiviranja.
Elektrokemični test (zaznan s polarizacijskimi krivuljami in potencialom luknjanja)Potencial luknjanja (Epit) pasiviranega nerjavnega jekla 304 se lahko poveča za 200–400 mV. To kaže, da so v okoljih, ki vsebujejo- klor (kot so morska voda in razkužilne raztopine), pasivizirane komponente iz nerjavečega jekla manj nagnjene k luknjičasti koroziji.
Preskus kontaminacije z železom (z uporabo preskusne metode bakrovega sulfata v skladu s standardom ASTM A967)
Nepasivirane komponente: V nekaj sekundah po kapljanju raztopine bakrovega sulfata postanejo rdeče (bakrena oborina kaže na prisotnost prostega železa);
Kvalificirane pasivizirane komponente: Brez razbarvanja v 6 minutah, kar dokazuje, da je površina čista in brez aktivnega železa.
III. Učinki izboljšanja zmogljivosti v različnih scenarijih
| Scenarij uporabe | Tveganja ne-pasivacije | Učinki izboljšanja po pasivizaciji |
|---|---|---|
| Medicinski pripomočki | Korozija in{0}}in vivo in sproščanje kovinskih ionov | Izpolnjevanje standardov biokompatibilnosti ISO 10993, življenjska doba podaljšana za več kot 3-krat |
| Oprema za predelavo hrane | Kontaminacija izdelka z rjo in rastjo bakterij | Izpolnjujte standarde čistoče površin, bistveno izboljšajte učinkovitost čiščenja CIP (Clean{0}}In-Place) |
| Morsko okolje | Hitra luknjičasta korozija in napetostno korozijsko razpokanje konstrukcijskih komponent | Znatno izboljša odpornost na kloridne ione in podaljša cikel vzdrževanja opreme |
| Polprevodniški sistemi za ultračisto vodo | Odpadanje delcev in kovinska kontaminacija | Zmanjšajte sproščanje delcev rezin za več kot 90 % |
IV. Ključni dejavniki, ki vplivajo na učinkovitost pasivizacije
Pasivacija ni "ena{0}}zdravilo-za-vse" in njen obseg izboljšav omejujejo naslednji dejavniki:
Razred nerjavečega jeklaAvstenitna nerjavna jekla, kot sta 304 in 316, se najbolje odzivajo na pasivizacijo; za feritna nerjavna jekla, kot je 430, je učinek pasivizacije razmeroma omejen zaradi nižje vsebnosti kroma.
Površinska hrapavostNerjaveče jeklo s polirano površino (površinska hrapavost Ra < 0,8 μm) bolj verjetno tvori enoten in gost pasivacijski film kot nerjaveče jeklo s grobo-površino, kar ima za posledico pomembnejše izboljšanje odpornosti proti koroziji.
Parametri procesa pasivacijeKoncentracija raztopine za pasiviranje, temperatura obdelave in čas obdelave se morajo strogo ujemati s kakovostjo nerjavnega jekla. Na primer, nerjavno jeklo 304 se običajno obdeluje z 20-odstotno raztopino dušikove kisline pri sobni temperaturi 30 minut, medtem ko nerjavno jeklo 316 zahteva nekoliko višjo koncentracijo dušikove kisline ali daljši čas obdelave.
Naknadno izpiranje in sušenjePreostala raztopina kisline lahko povzroči sekundarno korozijo. Zato sta temeljito izpiranje z deionizirano vodo (prevodnost manjša ali enaka 10 μS/cm) in takojšnje sušenje bistvenega pomena, da se izognete neenakomerni oksidaciji na površini.
V. Razjasnitev pogostih napačnih predstav
"Nerjavno jeklo je tovarniško pasivirano in ne potrebuje nadaljnje obdelave" - Napačno!Nerjavno jeklo po valjanju ali žarjenju tvori samo naravni oksidni film. Po obdelavi, kot sta rezanje in varjenje, se površinski film poškoduje in potrebna je ponovna -pasivacija.
"Če nerjavno jeklo ne rjavi, pasivizacija ni potrebna" - Nevarno!Na površini iz nerjavečega jekla lahko obstajajo mikroskopske nevarnosti korozije (kot je kontaminacija s prostim železom in lokalno zmanjšanje vsebnosti kroma), ki se ne pokažejo kratkoročno, lahko pa med dolgotrajno-uporabo nenadoma povzročijo okvaro komponent.
"Pasivacija je enakovredna galvanizaciji ali obdelavi s premazom" - Napačno!Pasivacija ne poveča debeline nerjavnega jekla in ne spremeni njegovega videza (ostane kovinska naravna barva). To je popolnoma kemični postopek optimizacije površine iz nerjavečega jekla.
Na podlagi obsežnih eksperimentalnih podatkov in inženirske prakse lahko znanstveno standardizirana pasivizacija izboljša korozijsko odpornost nerjavnega jekla za 2–10-krat ali celo več. Zlasti v vlažnih okoljih, ki-vsebuje klor, ali na poljih z visokimi zahtevami glede čistoče je njegova vrednost neizmerna. Še pomembneje pa je, da lahko pasivna obdelava:
Odpravite tveganje zgodnje-stopnje korozije nerjavnega jekla;
Podaljšajte življenjsko dobo povezane opreme;
Zmanjšajte stroške vzdrževanja in zamenjave opreme;
Izpolnjujte obvezne standarde skladnosti, določene v panogah, kot so medicinska oskrba, hrana in vesoljska industrija.
Zato za kateri koli scenarij uporabe nerjavečega jekla, ki zahteva zanesljivost, varnost in dolgo življenjsko dobo, pasivizacija ni "neobvezen" proces, ampak "obvezen".
Ali želite, da vam pomagam organizirati aprimerjalna tabela učinkov pasivacije za različne vrste nerjavnega jeklaza hitro referenco?
